HOLZ-HER PRO-MASTER 7222: potente CNC de gama alta (High-End) con 3 o 4 ejes
El centro de mecanizado CNC PRO-MASTER 7222 fascina por su potente eficiencia. La PRO-MASTER 7222 realiza también sin esfuerzo los mecanizados más pesados en madera maciza y materiales especiales. Convence gracias a la construcción sólida y a la máxima flexibilidad. Se ha preconfigurado para un mecanizado pendular efectivo. Su amplio equipamiento de serie incluye seis consolas con 16 topes (línea delantera y trasera de topes) un cabezal de taladro con sierra de ranurado y un cambiador de útiles de avance simultáneo.
Controles y caracteristicas
CabinetControl: programación sencilla de muebles
CabinetControl: software para un ajuste sencillo de muebles de cuerpo
El mando de la máquina, de gran calidad y fácil de usar, de HOLZ-HER, es una parte integral del diseño de la máquina. Forma parte del paquete de equipamiento el CAMPUS / NC Hops con licencia para oficina y maquinaria y el CAD Software aCADemy de gran valor. El software de diseño de muebles integrado CabinetControl Base completa el paquete. Esta oferta crea las condiciones para un mecanizado efectivo y un manejo cómodo mediante interfaz de código de barras, mando manual, opciones de importación y mucho más.
CabinetControl Base ya es estándar en el paquete de software.
Diseño de muebles de cuerpo.
Vistas en 2D y 3D.
Rápida adaptación a los deseos individuales del comprador de muebles.
Presentación perfecta de los muebles.
Creación automática de los planos de corte.
Elabora el programa de mecanizado CNC automáticamente pulsando un botón.
Una versión profesional opcional de CabinetControl PRO también está disponible con biblioteca, cálculo, transferencia de datos a seccionadora, etc. Ideal también para planificación de cocinas y baños.
CabinetControl Pro - Planificación del espacio en 3D perfecta con el generador de muebles
CabinetControl Pro es la extensión para el uso profesional en la planificación de muebles y la presentación al cliente. Planifique los muebles o diseñe situaciones de vivienda completas. Apoye la imaginación de sus clientes para tomar decisiones más rápidas. Presente los muebles planeados de forma fotorealista desde cualquier perspectiva directamente al cliente in situ.
Muebles
Planifique sus muebles en diferentes situaciones de la habitación: Armarios, armarios de techo inclinado, buhardillas, cocinas, muebles de baño, muebles de oficina, armarios empotrados, armarios de puertas correderas, muebles de salón, aparadores, armarios empotrados, muebles de alta fidelidad y televisión, mostradores, camas, mesas, etc.
Simple
Como carpintero, usted sabe cómo se hacen los muebles. Con sólo unas pocas entradas, puede pasar directamente a la planificación terminada, sin ningún conocimiento de CAD. A partir de ahí, con sólo pulsar un botón, todos los datos están listos para la producción. Esta es una manera rápida y fácil de planificar y preparar su trabajo.
Lonas
Junto con su cliente, usted planifica y presenta sus muebles de forma rápida y vívida. Usted implementa cada solicitud de cambio espontánea directamente y su cliente sabe inmediatamente lo que está recibiendo. Esto hace que su decisión sea más fácil y que usted llegue al trabajo más rápido.
Con la planificación se generan automáticamente los datos de corte y los programas CNC para su cortadora de paneles HOLZ-HER y la máquina CNC HOLZ-HER. La opción adicional TrunRAY perfecciona la visualización de los renderizados creados.
Cabezal portabrocas integrado
La PRO-MASTER está perfectamente equipada con cabezales portabrocas integrados.
16 husillos
Módulo agregado de taladro con 10 husillos verticales (X = 6 / Y = 4)
Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
Sierra de ranurar integrada en el eje X.
Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.
24 husillos
Módulo agregado de taladro con 18 husillos verticales (X = 11 + 2 / Y = 6)
Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
Sierra de ranurar integrada en el eje X.
Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.
Cabezal de mecanizado: optimizado para la práctica
Taladrar, serrar, ranurar: el cabezal de mecanizado de la serie PRO-MASTER tiene un equipamiento multifuncional y está perfectamente equipado para la fabricación racional de piezas sencillas y complejas centrales de forma continua.
Su diseño integrado y compacto hace que este cabezal de mecanizado sea modelo de acción dinámica, aceleración y precisión de posicionamiento. Ya en el equipamiento básico, la serie PRO-MASTER ofrece toda un amplio espectro de mecanizado.
Mesa de consola estándar
Mesa de consola: soporte de la pieza de trabajo para un el progreso óptimo del trabajo
Una fabricación precisa exige un posicionamiento exacto y seguro de las piezas de trabajo. Para ello viene equipada la serie PRO-MASTER con una mesa de consola. Ofrece una flexibilidad máxima en todas las zonas de mecanizado: incluso las piezas de trabajo de formas complicadas pueden sujetarse con rapidez y facilidad.
Consolas sólidas con sistema de vacío de un solo circuito, seis traviesas de fácil desplazamiento, que se sujeta neumáticamente en eje X. Tanto usuarios diestros como zurdos podrán operar con facilidad las consolas neumáticamente con solo tocar un botón.
Cintas métricas en el eje X para un rápido posicionamiento de las consolas, y punteros láser para el posicionamiento preciso de las ventosas. Hay disponibles opcionalmente otras consolas y ventosas.
Unas ventosas de 125 milímetros de altura garantizan el acceso libre al cabezal de mecanizado desde todos los lados.
Topes desplazables, excéntricos, dentro de casquillos de guía endurecidos. Topes desplazables neumáticamente.
Los cuatro asistentes de carga neumáticos se pueden levantar y bajar para posicionar fácilmente las piezas de trabajo pesadas. Asistentes de carga adicionales opcionales.
Dos pulsadores grandes para una sujeción.
Consola lateral para guardar las ventosas que no sean necesarias.
Mayor capacidad gracias a la existencia de más campos de mecanizado (opcional).
Sin pérdidas de vacío gracias a que las zonas de vacío se pueden desconectar individualmente.
Bombas de vacío de alto rendimiento: 100 m3/h.
Opcional: bombas de vacío con 140 m3/h y 250 m3/h.
Para formatear se colocan plantillas de corte nesting sobre la mesa..
Las piezas de trabajo se pueden mecanizar con ventosas posicionadas manualmente.
La mesa nesting de HOLZ-HER es de pequeñas dimensiones, solo 50 mm, para garantizar un flujo de vacío correcto en toda la superficie de la mesa.
4 cuadros de mecanizado delanteros (150 mm de carrera) y traseros (70 mm de carrera) con topes de detención.
Mesas de mecanizado de gran flexibilidad
X-MOVE Table
La mesa X-MOVE dispone en estándar de seis consolas, cada una con dos ventosas. Las consolas se avanzan automáticamente por el eje X hasta las posiciones programadas en el control, opcionalmente con el botón de la flecha.
Las seis consolas que se pueden posicionar con motor utilizando el accionamiento de cremallera sobre las guías lineales templadas. (Otras consolas X-MOVE, opcionales)
Variación de equipamiento: con ventosas o elementos de pinzado de marco.
VARIO Table
La mesa Vario dispone en estándar de seis consolas, cada una con tres ventosas desplazables. En pocos segundos se puede cambiar el formato de toda la mesa de trabajo. Las consolas y las ventosas se posicionan automáticamente mediante el control.
Las seis consolas que se pueden posicionar con motor utilizando el accionamiento de cremallera sobre las guías lineales templadas.
En cada caso tres soportes de ventosas por consola, y una ventosa con válvula sensora, (segunda ventosa opcional).
Soportes de ventosa a motor, con tracción por cremallera, sobre guía lineal templada posicionable (más soportes de ventosa opcionales).
High-Flow Nesting Table
Tecnología Nesting para una fabricación racional. Para nesting se sujeta por vacío una placa de desgaste porosa encima de la mesa de la máquina, normalmente suele ser una placa fina de MDF. Proporciona una superficie mayor de succión y sirve para sujetar las piezas de trabajo que se van a procesar. La tecnología Nesting permite el procesamiento optimizado y el fresado de materiales de panel.
Para formatear se colocan plantillas de corte nesting sobre la mesa..
Las piezas de trabajo se pueden mecanizar con ventosas posicionadas manualmente.
La mesa nesting de HOLZ-HER es de pequeñas dimensiones, solo 50 mm, para garantizar un flujo de vacío correcto en toda la superficie de la mesa.
Sujeción correcta de la pieza de trabajo
Gracias a la aplicación de un software inteligente en combinación con una técnica madura los centros de mecanizado, los centros de mecanizado CNC son cada vez más potentes. La fabricación completa de piezas una a una se ha convertido en un patrón a imitar. Todas las piezas deben poder fabricarse de una sola pasada con la mayor calidad y en todos los mecanizados imaginables. La "productividad múltiple“ abre nuevos horizontes. De ello se ocupa el mecanizado CNC, resucitando los empalmes tradicionales de la madera. En aquellos casos en los que se dan métodos artesanales de antaño con una gran mano de obra y considerables tolerancias, se va a necesitar hoy en día incluso manejar el ratón menos, consiguiendo empalmes complejos de máxima precisión. De esta forma volvemos a conseguir puertas con marco entalladas o empalmes de cola de milano.
Sistema variable de ventosas y sujetadores de piezas determinado para el mecanizado de superficies y componentes rectos y curvos del marco.
Mecanizado inteligente de la madera maciza
Las PRO-MASTER serie 71 y 72 ofrecen posibilidades de mecanizado prácticamente ilimitadas. Construidas para grandes cargas, la construcción sólida y bien concebida de ambas máquinas se presenta con un diseño industrial moderno y eficiente.
La mesa de consolas de los centros de mecanizado CNC , gracias a sus barras de mecanizado en el eje X, está idealmente equipada para el mecanizado de componentes largos para escaleras, invernaderos, etc. Se pueden realizar elementos para puertas de gran tamaño con gran eficacia y sin esfuerzo con el funcionamiento pendular. Con hasta 1.400 mm o 1.600 mm en el eje Y, y una carrera en Z de 565 mm, ambas series están perfectamente equipadas para un mecanizado personalizado y variado.
Mucho espacio para la colocación de todos los útiles
El intercambiador de herramientas de disco móvil con 12 o 18 posiciones de herramienta garantiza tiempos de cambio de formato cortos con la máxima productividad. Hay un cambiador de útil pick-up especial para hojas de sierra, con diámetros hasta 350 mm.
Otra función suplementaria es el cambiador de útil pick-up con dos posiciones para engranajes de ángulo grande además del cambiador de herramienta lineal de 14 o 16 posiciones para una amplia gama de herramientas.
También son posibles aplicaciones con herramienta intensiva, como las que se necesitan con frecuencia para la estructura de ventana, con un cambiador de útil tipo cierre con hasta 60 posiciones de útil.
Fresas de caja de cerradura para la producción de perfiles de puerta
Fresas de caja de cerradura

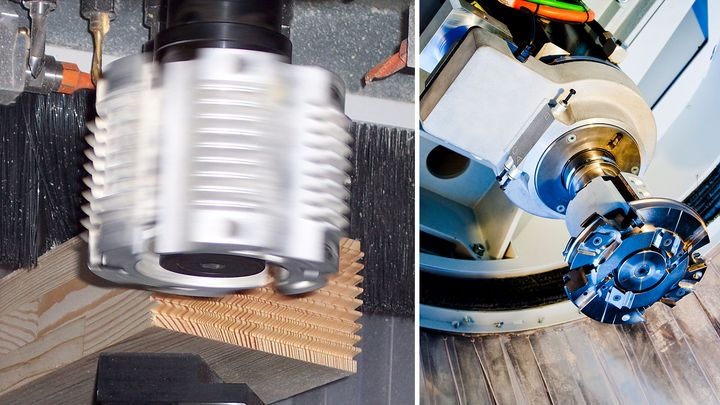

Motores de fresado de alto rendimiento sobre el módulo de fresado horizontal opcional forman parte de la serie PRO-MASTER que va a permitir fabricar perfiles de puertas increíbles. En la versión de 5 ejes, este trabajo se consigue, por supuesto, con el módulo de fresado.
Además, HOLZ-HER ofrece una gran selección de grupos potentes y de confianza para todos los campos de aplicación.
Puntero láser de serie
Puntero láser para el posicionamiento preciso del aspirador de vacío o para el trazado del contorno de la pieza de trabajo, aplicado a derecha o izquierda en el cabezal de mecanizado.
Láser para contornos: la solución de posicionamiento completa
Láser de contorno: proyecta el contorno de la pieza de trabajo y todas las ventosas requeridas simultáneamente, además de todas las posiciones de consola sin limitación del número de líneas que se van a proyectar.
Conceptos de seguridad variables
Los modernos conceptos de seguridad le permiten elegir entre alfombrillas de seguridad de 3 campos patentadas o cortinillas de seguridad. De esta manera, los centros de mecanizado HOLZ-HER pueden adaptarse de manera individual y segura a cada situación.
Eficiente tecnología de vacío
Bombas de vacío muy potentes y eficientes para sujetar con seguridad las piezas de trabajo. Estas bombas de bajo mantenimiento, de marcha en vacío, también se distinguen por sus bajas emisiones acústicas y sus requisitos de mantenimiento extremadamente bajos.
Asimismo, nuestro control de vacío inteligente ECO VAC emplea un programa de software que garantiza que siempre hay presente el vacío necesario cuando se utilizan varias bombas.
Aspiración flexible
Aspiración flexible: programable sobre ocho posiciones
Posicionmiento totalmente automático en ocho posiciones del cabezal de mecanizado, para conseguir una perfecta adaptación de la campana de cubierta a la altura de la pieza de trabajo. De esta forma se garantiza una aspiración óptima de las virutas.
Pupitre Panel de control móvil
El diseño ergonómico del lugar de trabajo es fundamental. HOLZ-HER ofrece de fábrica un panel de control móvil para todos los modelos PRO-MASTER, que está equipado con una pantalla de 21,5" y 16:9 que le proporciona al operario una ergonomía perfecta. Así, mediante las ruedas colocadas en el panel, podrá colocarlo en el lugar donde mejor sirva para el proceso de trabajo.
Innovadores módulos de cambio de formato
Su aliado para conseguir una gran calidad en el producto
En la serie PO-MASTER se pone a disposición una gran variedad de elementos de cambio para variadas aplicaciones Desde las máquinas convencionales de múltiples husillos, módulos de caja de cerradura y de serrado hasta otras aplicaciones especiales como las cizallas de corte y los módulos de corte para el mecanizado de materiales tipo espuma (foam).
Engranajes oscilantes angulares con dibujo angular digital y ajuste angular disponibles para cortes angulares y taladros de precisión.
Compara tu PROMASTER
<- Anterior
- / -
Siguiente ->
7225 Black
Centro de mecanizado PRO-MASTER 7225 Black Matrix: Excelentes resultados de mecanizado con 5 ejes de interpolación
La PRO-MASTER 7225 Black Matrix ofrece una gran flexibilidad y una facilidad de uso inmejorable. El nuevo centro de mecanizado CNC de 5 ejes facilita, gracias a sus componentes de calidad, una precisión y seguridad de funcionamiento desde hace años. Esto incluye, entre otras cosas, guías lineales cubiertas, endurecidas y templadas en todos los ejes. Además, gracias al soporte optimizado y extremadamente rígido de la máquina y de conducción se pueden conseguir excelentes resultados de mecanizado. Los husillos de precisión roscados a bolas rodantes para el eje Z y la cremallera de corte helicoidal en las direcciones X e Y permiten un mecanizado de alta precisión en toda la máquina. Y lo mejor: únicamente el mecanizado CNC de HOLZ-HER le ofrece 10 años de garantía en todas las guías lineales.
7225
HOLZ-HER PRO-MASTER 7225: la "Quinta Dimensión" del mecanizado de la madera
La PRO-MASTER 7225 se abre completamente a nuevas dimensiones de producción para talleres de trabajo de la madera y aplicaciones industriales en el mecanizado de la madera y el plástico. El rango de rendimiento del potente paquete de 5 ejes tiene un diseño modular que permite la fácil adaptación con varios modelos de mesas de consolas que se adaptan a cualquier situación operativa.
Para aplicaciones de mecanizado nesting, la PRO-MASTER 7255 de 5 ejes puede ir también equipada con una mesa de nesting de flujo mayor. Gracias a esta mesa, la PRO-MASTER 7225 M también se puede utilizar para formatear planos de fresado tipo nesting o para el mecanizado de piezas de trabajo en ventosas posicionadas sobre la mesa de rejilla.
7222
HOLZ-HER PRO-MASTER 7222: potente CNC de gama alta (High-End) con 3 o 4 ejes
El centro de mecanizado CNC PRO-MASTER 7222 fascina por su potente eficiencia. La PRO-MASTER 7222 realiza también sin esfuerzo los mecanizados más pesados en madera maciza y materiales especiales. Convence gracias a la construcción sólida y a la máxima flexibilidad. Se ha preconfigurado para un mecanizado pendular efectivo. Su amplio equipamiento de serie incluye seis consolas con 16 topes (línea delantera y trasera de topes) un cabezal de taladro con sierra de ranurado y un cambiador de útiles de avance simultáneo.
SERIE PRO-MASTER 7222
| 7222 - 3 y 4 ejes | Opciones | |
| Dimensiones de fresado circular en el eje X (mm) |
3.620 | 4.520 | 5.420 | 6.320 | 7.220 | |
| Dimensiones de fresado circular en el eje Y (mm) |
1581 | |
| Trayecto de desplazamiento en el eje Z (mm) |
615 | |
| Altura de mecanizado en el eje Z (mm) |
300 | |
| Agregado de fresado | 11 kW, rodamiento cerámico, refrigerado por aire, 1000 – 24 000 rpm |
11 / 16 kW, refrigeración por fluido, 1000 – 24 000 rpm |
| Velocidad vectorial | 142 m/min | |
| Dispositivo protector | Alfombrilla de seguridad de 3 campos (mecanizado pendular) | Cortinilla de seguridad |
| Soporte de la pieza | 6 consolas, 8 topes, 4 asistentes de alimentación |
Mesa de máquina, desplazamiento eje X; mesa Vario |
| Cabezal de taladro | 3,0 kW, 24 husillos (18 V | 6 H), incl. grupo de serrado en el eje X | |
| Eje vectorial | Eje C totalmente interpolable, 0°/360° giratorio sin fin |
|
| Sujeción de pieza | Bomba de vacío de 100 m³/h, funcionamiento seco | Bomba de vacío de 140 / 250 m³/h |
| Cambiador de útiles | Cambiador de discos 8, 12 y 18 posiciones | Cambiador de útil pick-up de 16 posiciones con tapa de herramienta / cambiador de herramienta tipo cierre posición 40/50/60. |
| Software | 2 x CAMPUS V6; Hops; aCADemy; simulación 3D; CabinetControl Base | |
| Peso (kg) | 5800 | 6100 | 6400 | 6700 | 7000 |
