7535
La DYNESTIC 7535 CNC, con husillo de fresado de 5 ejes, y una mesa de rejilla de 2200 mm de profundidad, es el buque insignia de la nueva serie de máquinas de anidación de HOLZ-HER. El chasis en diseño Gantry está equipado con dos iniciadores de sincronización para la máxima precisión y los mejores resultados de fresado, incluso con esta enorme profundidad de trabajo.
La DYNESTIC 7535 está equipada con el nuevo paquete de software desarrollado y completo CAMPUS versión 7. Las funcionalidad y los resultados de la anidación del software opcional BetterNest son absolutamente convincentes. La mesa de anidación de alto flujo asegura un flujo de vacío óptimo y por lo tanto puede ser entregado con una mesa de cuadrícula de 16 casillas inteligente y con control de vacío controlado por software. Las aspiradoras de doble efecto permiten fijar puertas, escaleras, etc. Esta CNC de 5 ejes es un verdadero todo terreno con posibilidades de mecanizado casi ilimitadas.
Con la DYNESTIC 7535 es posible procesar longitudes de más de 6 metros. En todos los centros de mecanizado de 5 ejes de HOLZ-HER se suministra de fábrica el husillo de fresado de precisión de 5 ejes, refrigerado por fluido, con una potencia de 10 kW y una velocidad de 1000 – 24.000 min-1. También están disponibles como opción el husillo de fresado de alto rendimiento con 12 kW o el PRO-TORQUE de 17 kW, con bloqueo de ejes controlado.
Controles y caracteristicas

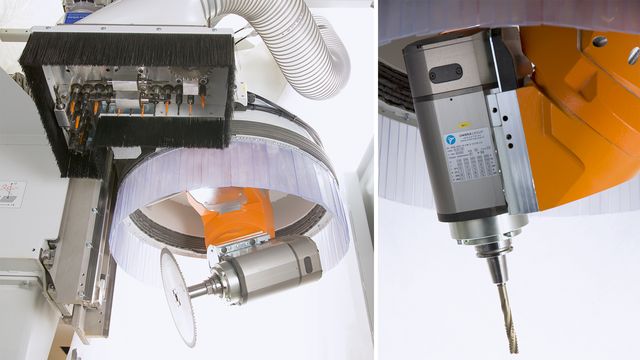

Unidad de fresado de 5 ejes
La "Quinta Dimensión" del mecanizado de la madera
La cabeza de mecanizado en cardán con hasta 17 kW (el estándar son 10 kW) permite una fabricación precisa de piezas curvas o arqueadas como tramos de escaleras o formas de muebles y modelos con un diseño elaborado. La cabeza de mecanizado compacta, potente y completamente interpolable trabaja con hasta 24.000 min revoluciones por minuto y, gracias a sus rodamientos cerámicos y la refrigeración por líquido tiene una capacidad de carga extremadamente elevada.
La particularidad del husillo de 17 kW opcional (S6) es la tecnología PRO-TORQUE, la cual, gracias a una fijación automatizada y mecánica del eje A y C, permite momentos de torsión muy elevados en el husillo. La cubierta de aspiración regulable de 8 posiciones ofrece una aspiración óptima.

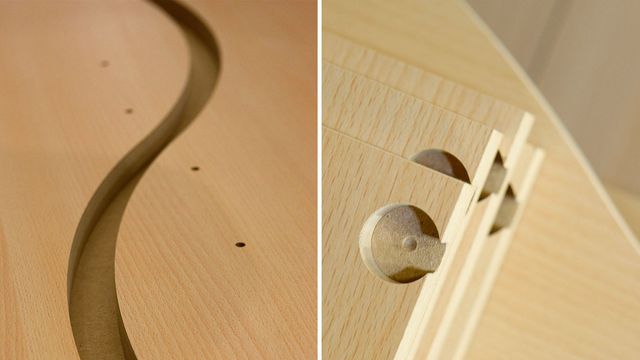

"BetterNest“ es el software óptimo de nesting
Innovador software para el operario para el corte y mecanizado optimizados
La rápida expansión de la tecnología nesting como solución combinada de fresado y mecanizado CNC para grandes cantidades de paneles, ha aumentado, también, los requisitos sobre el software de imbricación (nesting). Es por ello que HOLZ-HER ofrece el software "BetterNest" en un módulo auxiliar para el software CAMPUS / NC Hops en los centros de mecanizado Nesting funcionales de la serie DYNESTIC.
Este módulo se encuentra disponible para la imbricación pura rectangular o en su versión triiformal, con un tipo totalmente nuevo de algoritmo, que consigue resultados de nesting que no se habían obtenido jamás antes al recortar las pérdidas muy por debajo de las obtenidas con el software de nesting convencional. Junto a su sencilla operación a pesar de su enorme versatilidad, facilita de una manera significativa la programación a usuarios que se encuentren en la oficina o delante de la máquina, garantizando simultáneamente una fiabilidad máxima de proceso.

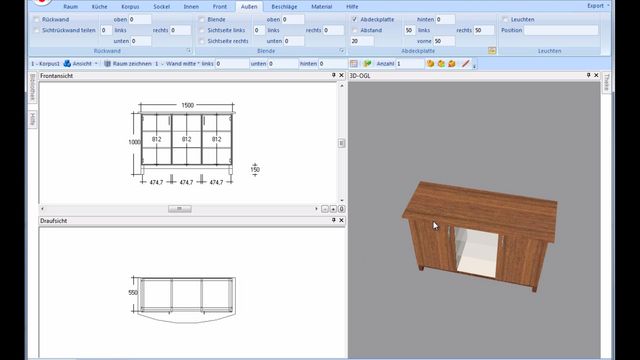

CabinetControl: programación sencilla de muebles
CabinetControl: software para un ajuste sencillo de muebles de cuerpo
El mando de la máquina, de gran calidad y fácil de usar, de HOLZ-HER, es una parte integral del diseño de la máquina. Forma parte del paquete de equipamiento el CAMPUS / NC Hops con licencia para oficina y maquinaria y el CAD Software aCADemy de gran valor. El software de diseño de muebles integrado CabinetControl Base completa el paquete. Esta oferta crea las condiciones para un mecanizado efectivo y un manejo cómodo mediante interfaz de código de barras, mando manual, opciones de importación y mucho más.
CabinetControl Base ya es estándar en el paquete de software.
Diseño de muebles de cuerpo.
Vistas en 2D y 3D.
Rápida adaptación a los deseos individuales del comprador de muebles.
Presentación perfecta de los muebles.
Creación automática de los planos de corte.
Elabora el programa de mecanizado CNC automáticamente pulsando un botón.
Una versión profesional opcional de CabinetControl PRO también está disponible con biblioteca, cálculo, transferencia de datos a seccionadora, etc. Ideal también para planificación de cocinas y baños.
CabinetControl Pro - Planificación del espacio en 3D perfecta con el generador de muebles
CabinetControl Pro es la extensión para el uso profesional en la planificación de muebles y la presentación al cliente. Planifique los muebles o diseñe situaciones de vivienda completas. Apoye la imaginación de sus clientes para tomar decisiones más rápidas. Presente los muebles planeados de forma fotorealista desde cualquier perspectiva directamente al cliente in situ.
Muebles
Planifique sus muebles en diferentes situaciones de la habitación: Armarios, armarios de techo inclinado, buhardillas, cocinas, muebles de baño, muebles de oficina, armarios empotrados, armarios de puertas correderas, muebles de salón, aparadores, armarios empotrados, muebles de alta fidelidad y televisión, mostradores, camas, mesas, etc.
Simple
Como carpintero, usted sabe cómo se hacen los muebles. Con sólo unas pocas entradas, puede pasar directamente a la planificación terminada, sin ningún conocimiento de CAD. A partir de ahí, con sólo pulsar un botón, todos los datos están listos para la producción. Esta es una manera rápida y fácil de planificar y preparar su trabajo.
Lonas
Junto con su cliente, usted planifica y presenta sus muebles de forma rápida y vívida. Usted implementa cada solicitud de cambio espontánea directamente y su cliente sabe inmediatamente lo que está recibiendo. Esto hace que su decisión sea más fácil y que usted llegue al trabajo más rápido.
Con la planificación se generan automáticamente los datos de corte y los programas CNC para su cortadora de paneles HOLZ-HER y la máquina CNC HOLZ-HER. La opción adicional TrunRAY perfecciona la visualización de los renderizados creados.

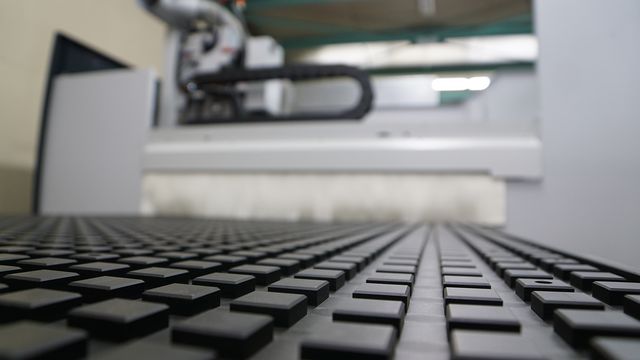

Mesa de Nesting de alta flexibilidad.
High-Flow Nesting Table
Tecnología Nesting para una fabricación racional. Para nesting se sujeta por vacío una placa de desgaste porosa encima de la mesa de la máquina, normalmente suele ser una placa fina de MDF. Proporciona una superficie mayor de succión y sirve para sujetar las piezas de trabajo que se van a procesar. La tecnología Nesting permite el procesamiento optimizado y el fresado de materiales de panel.
Para formatear se colocan plantillas de corte nesting sobre la mesa..

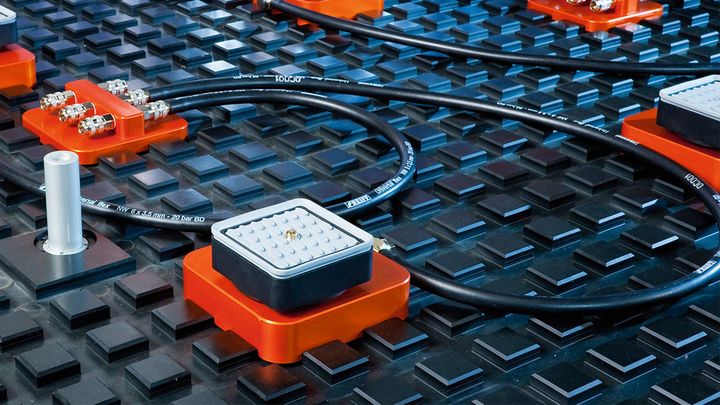

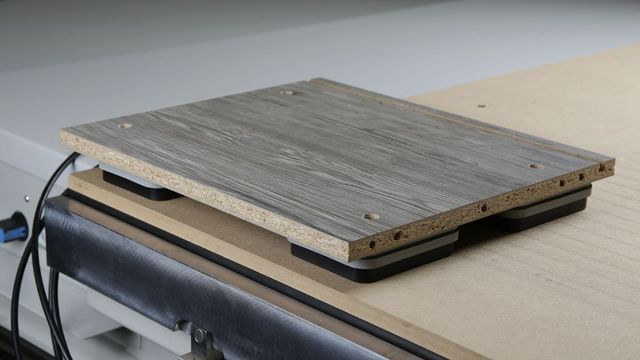

Las piezas de trabajo se pueden mecanizar con ventosas posicionadas manualmente.
La mesa nesting de HOLZ-HER es de pequeñas dimensiones, solo 50 mm, para garantizar un flujo de vacío correcto en toda la superficie de la mesa.

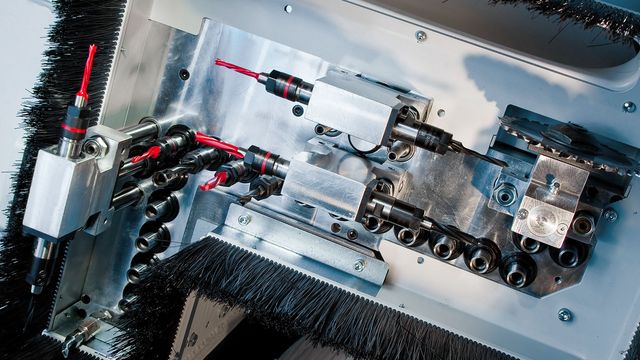

Cabezal portabrocas integrado
La DYNESTIC está perfectamente equipada con cabezales portabrocas integrados.
16 husillos
Módulo agregado de taladro con 10 husillos verticales (X = 6 / Y = 4)
Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
Sierra de ranurar integrada en el eje X.
Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.
24 husillos
Módulo agregado de taladro con 18 husillos verticales (X = 11 + 2 / Y = 6)
Seis husillos horizontales (dos husillos de doble taladro en el eje X/ uno en el eje Y).
Sierra de ranurar integrada en el eje X.
Mucha mayor potencia para el módulo de taladro gracias al potenciador de presión suministro estándar.

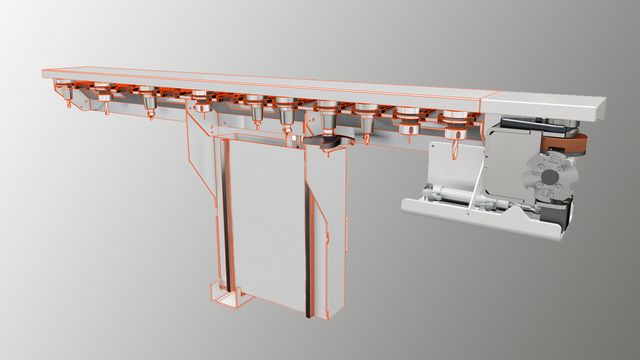

Centrado en la flexibilidad
El cambiador de herramientas linear estándar está bien equipado, gracias a sus 14 posiciones de herramienta.
Simplemente coloque el cambiador Pick-up X/Y y ya podrá transferir un engranaje angular al husillo en dirección X o Y.
También puede pedir un cambiador de discos móvil de 18 posiciones en lugar del cambiador lineal. Ideal para el mecanizado de 2 campos en funcionamiento pendular, por ejemplo.

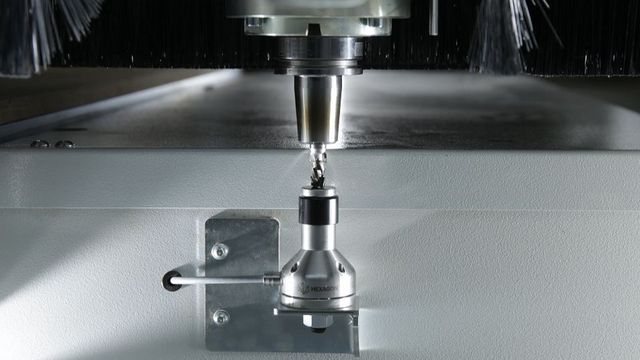

TouchTool, para una medición longitudinal de la herramienta
TouchTool es el sistema ideal para la medición de longitudes de la herramienta y corrige los valores correspondientes en el banco de datos de la herramienta. Además, TouchTool permite reconocer a tiempo una rotura de la herramienta.

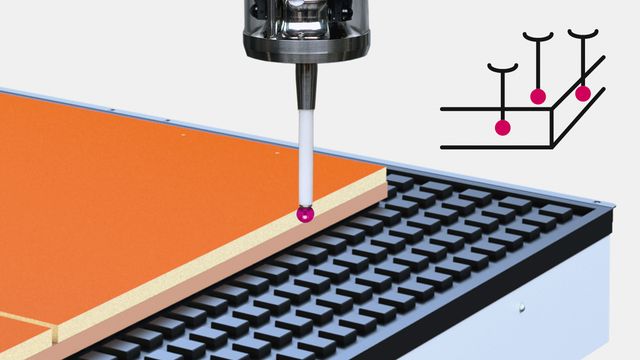

TouchProbe, para la medición de la pieza de trabajo
Con su sensor de esfera de cerámica, el sensor de medición de precisión TouchProbe mide la longitud y profundidad de la pieza de trabajo, así como el grosor del material, y transmite los datos al control de la máquina CNC. Así se corrigen automáticamente las desviaciones de las medidas en el programa.

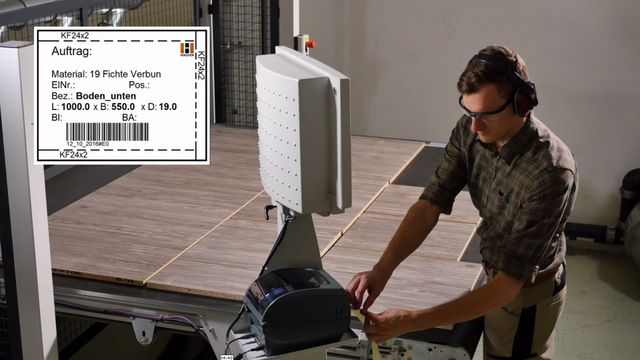

TouchLabel: vista general de etiquetado
TouchLabel: la solución perfecta para etiquetar
La pantalla táctil de 21,5" ofrece la visión perfecta del resultado de Nesting. Con un solo toque sobre la pieza de trabajo, la impresora integrada produce etiquetas autoadhesivas de código de barras.
La impresora de etiquetas del módulo CAMPUS integrado permite imprimir texto normal y códigos de barras (código de barras y matriz de datos en 2D). Por supuesto, las etiquetas de códigos de barras se pueden adaptar a sus requisitos especiales con el editor de plantilla de etiquetas.

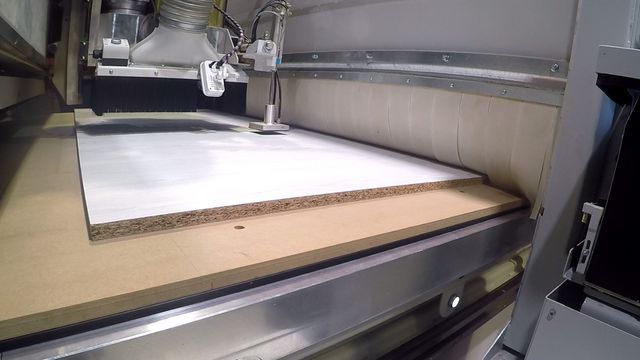

Direct Label - impresora de etiquetas totalmente automática integrada
La unidad de impresión industrial Direct Label se instala en una carcasa protectora de fácil manejo en la columna móvil de la máquina anidadora. Las posiciones de las etiquetas se generan y transfieren de forma totalmente automática a través del software de la máquina CAMPUS y del software de anidamiento BetterNest.
La máquina recoge las etiquetas una tras otra a través de un punzón giratorio de 90° en la impresora y las posiciona de forma totalmente automática en la placa de cribado antes del proceso de anidado. Se pueden imprimir tanto textos normales como códigos de barras (códigos de barras y matrices de datos 2D). También está integrado un editor de plantillas de etiquetas para enlazar con variables de etiquetas.

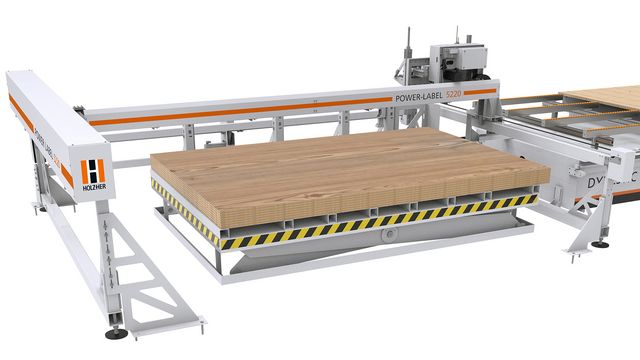

Power Label para un mayor rendimiento de etiquetado
Especialmente para grafos de órdenes, una marca clara de las piezas es indispensable para otros pasos de procesamiento. Por ello, el sistema de etiquetas Power Label de HOLZ-HER se recomienda para altas producciones de paneles.
El Power Label aplica automáticamente las etiquetas correctas en la posición correcta del panel, incluso antes de su procesamiento en la máquina CNC de anidamiento. Esto permite un marcado rápido y eficaz de sus piezas de trabajo, de forma totalmente automática y sin intervención manual.

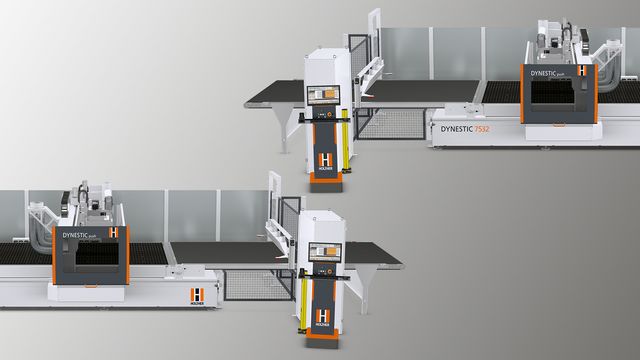

Máquina para el manejo a la derecha en condiciones de espacio individuales
Para la perfecta adaptación a sus condiciones de espacio individuales, todas las variantes automatizadas de los modelos DYNESTIC 7532 y 7535 están disponibles, además del clásico manejo a la izquierda, como máquinas a la derecha para el proceso de producción de derecha a izquierda.

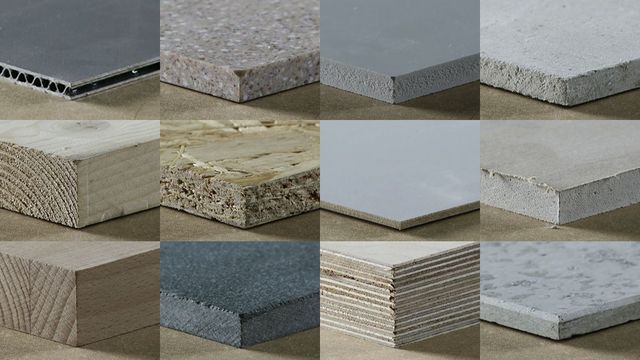

La solución perfecta para su variedad de materiales
Una máquina e infinitas posibilidades
Los modelos DYNESTIC están perfectamente diseñados para el mecanizado de los materiales más diversos, gracias a sus opciones flexibles. Los colchones neumáticos permiten mecanizar materiales sensibles y pesados. "ColdGun" es especialmente apto para plásticos, aluminio y materiales compuestos. Gracias a "ColdGun" sus herramientas siempre quedan refrigeradas en la fresadora. Por consiguiente, esta opción también garantiza una prolongada vida a la herramienta. Con los modelos DYNESTIC pueden mecanizarse los siguientes materiales entre otros:
Plexiglás
Plástico
Piedra acrílica
Materiales compuestos de aluminio
Núcleo de aluminio
Perfil de aluminio
Tableros derivados de la madera
Tableros MDF
Tableros encolados de madera maciza

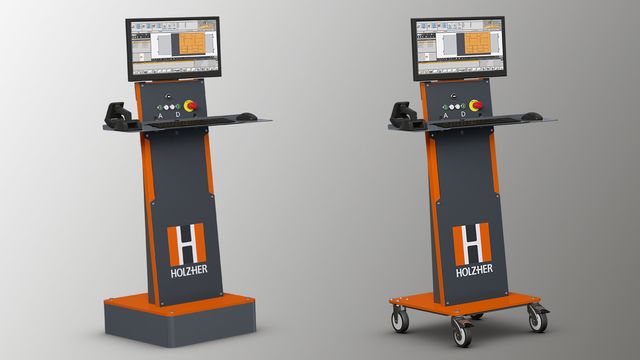

Excelente ergonomía para el operario
El diseño ergonómico del lugar de trabajo es fundamental. HOLZ-HER ofrece un panel desarrollado para la serie DYNESTIC equipado con una pantalla de 21,5" y 16:9 que le proporciona al operario una ergonomía perfecta.
Dependiendo del equipamiento de la máquina, puede elegir opcionalmente el panel con soporte portátil. Así, mediante las ruedas colocadas en el panel, podrá colocarlo en el lugar donde mejor sirva para el proceso de trabajo.
Total aprovechamiento, garantizado
La posibilidad de poder acoplar también la pieza de trabajo en la regleta tope, hace que la serie DYNESTIC sea aún más flexible. Las piezas de trabajo formateadas pueden colocarse y mecanizarse exactamente sin esfuerzo. Unos aspiradores especiales para la mesa de rejilla permiten realizar taladrados horizontales y mecanizados de perfiles en las piezas de trabajo más diversas.

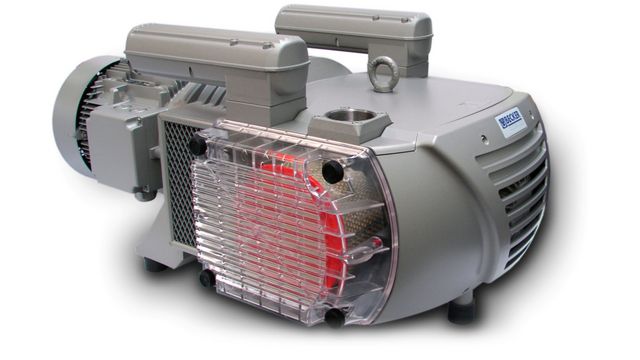

Eficiente tecnología de vacío
Bombas de vacío muy potentes y eficientes para sujetar con seguridad las piezas de trabajo. El funcionamiento en seco de bajo mantenimiento también se distingue por sus bajas emisiones acústicas y sus requisitos de mantenimiento extremadamente bajos.
Asimismo, el control de vacío inteligente ECO VAC emplea un programa de software que garantiza que siempre hay presente el vacío necesario cuando se utilizan varias bombas.
Compara tu DYNESTIC
<- Anterior
- / -
Siguiente ->

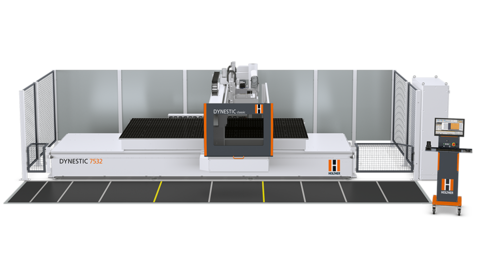

7532
La máquina CNC para grúa puente DYNESTIC 7532 desplaza los límites de la tecnología Nesting, alcanzando nuevas dimensiones. Una sólida estructura de máquina, y una espectacular técnica, ambas a un máximo nivel, confieren una elevada capacidad de fabricación, con piezas de trabajo fabricadas con gran precisión de la mejor calidad.
El centro de mecanizado de alto rendimiento de Nesting dispone de un soporte soldado con diseño de grúa-puente. Este ha demostrado una gran rigidez y por ello es especialmente estable con cargas máximas. Además, sus dos servoaccionamientos en dirección X son extraordinarios. Las guías prismáticas recubiertas, mecanizadas y endurecidas y telescópicas, en todos los ejes, consiguen una precisión y longevidad excepcionales. La DYNESTIC 7532 cuenta con una gran dinámica y velocidades de vectores de hasta 110 m/min . La mesa de Nesting de flujo rápido controlada por software proporciona un reparto óptimo del vacío. En versión estándar, la máquina está equipada con robustos husillos de fresado de precisión con un rendimiento de 8 kW. También disponibles como opción los robustos husillos de fresado de 12 kW refrigerados por aire o de 10 kW refrigerados por líquido.
Puede elegir la DYNESTIC 7532 en versión de equipamiento básica classic o una de equipamiento automático como push, automatic o lift. Así recibirá la máquina perfectamente fabricada para su aplicación.

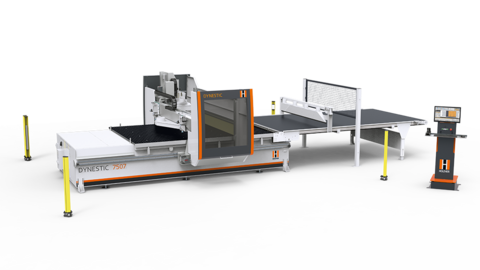

7507
La máquina CNC de Nesting CNC DYNESTIC 7507 permite u mecanizado de tableros de gran eficiencia con la última tecnología de en moderna construcción de grúa-puente. Con unas medidas de mecanizado de 3100 mm o 4600 mm en dirección X de 2200 mm en dirección Y, permite la construcción óptima en ciclos más breves de mecanizado, al mismo tiempo que produce los mejores resultados.

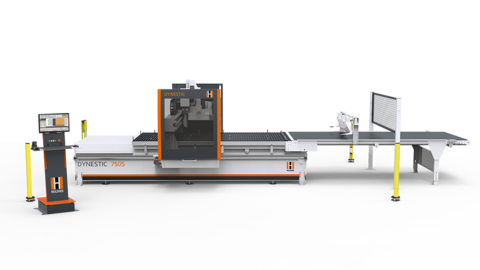

7505
La máquina CNC de Nesting CNC DYNESTIC 7505 permite u mecanizado de tableros de gran eficiencia con la última tecnología de en moderna construcción de grúa-puente. Con unas medidas de mecanizado de 3100 mm o 3700 mm en dirección X de 1580 mm en dirección Y, permite la construcción óptima en ciclos más breves de mecanizado, al mismo tiempo que produce los mejores resultados.
7535
La DYNESTIC 7535 CNC, con husillo de fresado de 5 ejes, y una mesa de rejilla de 2200 mm de profundidad, es el buque insignia de la nueva serie de máquinas de anidación de HOLZ-HER. El chasis en diseño Gantry está equipado con dos iniciadores de sincronización para la máxima precisión y los mejores resultados de fresado, incluso con esta enorme profundidad de trabajo.
La DYNESTIC 7535 está equipada con el nuevo paquete de software desarrollado y completo CAMPUS versión 7. Las funcionalidad y los resultados de la anidación del software opcional BetterNest son absolutamente convincentes. La mesa de anidación de alto flujo asegura un flujo de vacío óptimo y por lo tanto puede ser entregado con una mesa de cuadrícula de 16 casillas inteligente y con control de vacío controlado por software. Las aspiradoras de doble efecto permiten fijar puertas, escaleras, etc. Esta CNC de 5 ejes es un verdadero todo terreno con posibilidades de mecanizado casi ilimitadas.
Con la DYNESTIC 7535 es posible procesar longitudes de más de 6 metros. En todos los centros de mecanizado de 5 ejes de HOLZ-HER se suministra de fábrica el husillo de fresado de precisión de 5 ejes, refrigerado por fluido, con una potencia de 10 kW y una velocidad de 1000 – 24.000 min-1. También están disponibles como opción el husillo de fresado de alto rendimiento con 12 kW o el PRO-TORQUE de 17 kW, con bloqueo de ejes controlado.
SERIE DYNESTIC 7535
| Classic | Push | Automatic | Lift | Opciones | |
| Dimensiones del mecanizado en dirección X |
3.700 mm / 4.600 mm / 6.250 mm | 3.700 mm / 4.600 mm / 6.250 mm | 3.700 mm / 4.600 mm / 6.250 mm | 3.700 mm / 4.600 mm / 6.250 mm | |
| Dimensiones del mecanizado en el eje Y |
2200 mm | 2200 mm | 2200 mm | 2200 mm | |
| Trayectos máx. de desplazamiento en el eje Z | 565 mm | 565 mm | 565 mm | 565 mm | |
| Alturas máx. de mecanizado en el eje Z | 300 mm desde los cantos superiores de la mesa (sin placa de desgaste) | 250 mm desde los cantos superiores de la mesa (sin placa de desgaste) | 250 mm desde los cantos superiores de la mesa (sin placa de desgaste) | 250 mm desde los cantos superiores de la mesa (sin placa de desgaste) | |
| Velocidad vectorial | 128 m/min | 128 m/min | 128 m/min | 128 m/min | |
| Máquina de la derecha | X | Posible | Posible | Posible | |
| Agregado de fresado | Cabezal de 5 ejes 10 kW en cardán, refrigerado con fluido, 1.000 - 24.000 min-1 | Cabezal de 5 ejes 10 kW en cardán, refrigerado con fluido, 1.000 - 24.000 min-1 | Cabezal de 5 ejes 10 kW en cardán, refrigerado con fluido, 1.000 - 24.000 min-1 | Cabezal de 5 ejes 10 kW en cardán, refrigerado con fluido, 1.000 - 24.000 min-1 | Refrigeración por liquido 12 kW, 1000 - 24000 min-1 Refrigeración por liquido 17 kW, 1000 - 24000 min-1 |
| Cabezal de taladro | 16 husillos (10 V | 6 H), incl. agregado de serrado para ranurar en eje X | 16 husillos (10 V | 6 H), incl. agregado de serrado para ranurar en eje X | 16 husillos (10 V | 6 H), incl. agregado de serrado para ranurar en eje X | 16 husillos (10 V | 6 H), incl. agregado de serrado para ranurar en eje X | 24 husillos (18 V | 6 H), incl. agregado de serrado para ranurar en eje X |
| Automatización | Desplazador automático con aspiración integrada. Mesa de recepción con cinta transportadora |
Mesa de carga con transportadores de rodillos de alimentación y alimentador de cinta sin fin Dispositivo de entrada con posicionamiento trasversal Desplazador automático con aspiración integrada. Mesa de recepción con cinta transportadora |
Mesa elevadora con transportadores de rodillos de alimentación Dispositivo de entrada con posicionamiento trasversal Desplazador automático con aspiración integrada. Mesa de recepción con cinta transportadora |
||
| Soporte de la pieza | Mesa de nesting de flujo rápido con campo de vacío continuo | Mesa de nesting de flujo rápido con campo de vacío continuo | Mesa de nesting de flujo rápido con campo de vacío continuo | Mesa de nesting de flujo rápido con campo de vacío continuo | Vacío de 16 campos, con control de software |
| Dispositivo protector | Barrera de luz | Barrera de luz | Barrera de luz | Barrera de luz | Alfombrilla de seguridad de 3 campos |
| Sujeción de la herramienta | Bomba de vacío de 500 m3/h, funcionamiento seco de bajo mantenimiento | Bomba de vacío de 500 m3/h, funcionamiento seco de bajo mantenimiento | Bomba de vacío de 500 m3/h, funcionamiento seco de bajo mantenimiento | Bomba de vacío de 500 m3/h, funcionamiento seco de bajo mantenimiento | bomba de vacío adicional, Bomba de vacío de 250 m3/h Bomba de vacío de 500 m3/h |
| Cambiador de útiles | Cambiador Pick-up de 14 posiciones con cubierta de herramientas | Cambiador Pick-up de 14 posiciones con cubierta de herramientas | Cambiador Pick-up de 14 posiciones con cubierta de herramientas | Cambiador Pick-up de 14 posiciones con cubierta de herramientas | Cambiador de herramientas móvil de 18 posiciones |
| Software | Licencia de máquina para paquete de software CAMPUS incl. módulo CAD/CAM aCADemy y base CabinetControl | Licencia de máquina para paquete de software CAMPUS incl. módulo CAD/CAM aCADemy y base CabinetControl | Licencia de máquina para paquete de software CAMPUS incl. módulo CAD/CAM aCADemy y base CabinetControl | Licencia de máquina para paquete de software CAMPUS incl. módulo CAD/CAM aCADemy y base CabinetControl | Licencia para oficina de software CAMPUS Intercalado de ángulos rectos BetterNest Intercalado de formas libres BetterNest |
